Çalışma Yüzeyi 27.png

371/1

kaset menfez

Alüminyum profillerden yapılmıştır: AlMgSi 0.5 (EN 12020-2'ye göre).Yüzey: saten / bronz renkli (20 mikron) eloksal veya herhangi bir RAL veya Syntha Pulvin renginde (40 mikron) toz boya. Çerçeve, azaltılmış gürültü seviyesini garanti etmek için kauçuk bir conta ile kaplanmıştır

genel bilgiler

dokümanlar

teknik özellikler

genel bilgiler

genel bilgiler

teknik özellikler

dokümanlar

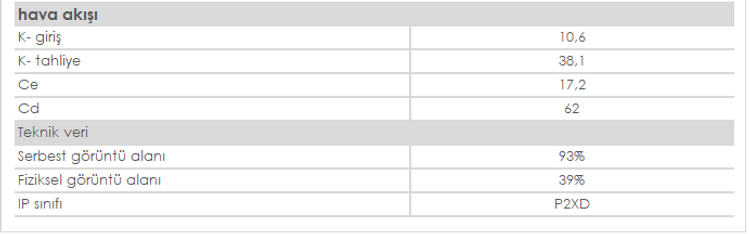

Ek Açıklama 2020-05-28 175014.png

Boyutlar

• Çubuk aralığı: 12,5 mm • Izgara bölümü: 20 x 8 mm

• 371/1 - 371/2 - Uzunluk taban ızgarası: min. 135 mm - maks. 3500 mm (1200 mm çoklu uzunluklardan) - Genişlik ızgarası: min. 135 mm - maks. 915 mm (milimetre) Not: çerçeve tamamen desteklenmelidir.

• 371/3

–Uzunluk çerçevesiz zemin ızgarası: min. 120 mm - maks. 1200 mm - Genişlik çerçevesiz zemin ızgarası: min. 120mm - maks. 900 mm Not: Zemin ızgara genişliği> 650 mm ise, altta bir destek yapısı sağlanmalıdır.

• Etkili açma = uzunluk ve genişlik - 50 mm

• Çubuklar çapraz düzenlenmiştir

Sabitleme

• Köşebentler ref. 231

Tipik uygulamalar

• Yüzme havuzu drenajları, kiler, garajlar, otoparklar, mezbahalar, vb. İçin ızgaralar

• Bilgisayar odalarındaki döşeme kablo kanallarını örtmek için

ürün dokümanını indirmek için tıklayınız
